RealSense D455¶

RealSense D455 是集成 RGB 彩色相机、深度相机与 6 轴 IMU 的传感器模块，作为可解耦装载的载荷安装在机器人上，兼容 Pepper、MuSHR v2、Carter、Go2、B2、M20、Scout、Coco 和 Lite3 等机器人。

本页介绍其装载、运行、可视化与数据读取的完整流程。教程中的命令以机器人实例 mushr_v2_1 为例。

1. 装载 RealSense D455¶

装载后传感器提供四个话题：

话题	类型	内容	门控
`/<robot>/RealsenseD455_rgb`	sensor_msgs/Image	1280x720，rgb8	`camera` tool
`/<robot>/RealsenseD455_depth`	sensor_msgs/Image	1280x720，32FC1，单位米	`camera` tool
`/<robot>/RealsenseD455_camera_info`	sensor_msgs/CameraInfo	相机内参	`camera` tool
`/<robot>/RealsenseD455_imu`	sensor_msgs/Imu	四元数 / 角速度 / 线加速度（含重力）	Navigation I/O

图像与 IMU 两组发布图相互独立：Camera Tool 只开关图像，导航接口（Navigation I/O）只开关 IMU（与 Orsus 的门控方式一致）。导航接口在 JSON 中使用 navigation_io 键。

1.1 通过 Env DIY 装载¶

在 Env DIY 的 Payloads 步骤中选择 RealSense D455（同时按需选择 Camera 与 Navigation I/O），可用的三种入口：

终端引导：python simulator.py
网页编辑器：python simulator.py --diy
3D 编辑器：python simulator.py --diy-3d

1.2 通过 JSON 环境文件装载¶

在 source/EAI_hmrs/EAI_hmrs/envs/<name>.json 中给机器人添加 realsense_d455 载荷与内部 camera/navigation_io 工具键（示例见仓库中的 mushr_realsense.json）：

{
  "scene_key": "plane",
  "task_name": "mushr_realsense",
  "robots": [
    {
      "type": "mushr_v2",
      "controller": {"mode": "default", "cfg": "MUSHR_ACKERMANN_CFG"},
      "attachments": [
        {"type": "realsense_d455"},
        {"type": "camera"},
        {"type": "navigation_io"}
      ]
    }
  ]
}

2. 启动仿真并检查话题¶

通过 Env DIY 装载后，按提示直接运行仿真；若在 Env DIY 中保存了环境，或使用仓库内置环境，则按名称启动：

python simulator.py --env=mushr_realsense

在另一个终端确认四个话题都已注册：

source /opt/ros/humble/setup.bash
ros2 topic list | grep RealsenseD455
# /mushr_v2_1/RealsenseD455_rgb
# /mushr_v2_1/RealsenseD455_depth
# /mushr_v2_1/RealsenseD455_camera_info
# /mushr_v2_1/RealsenseD455_imu

话题命名空间与机器人实例名一致（mushr_v2 的第一台实例即 mushr_v2_1）。

3. 可视化 RGB 与深度图像¶

使用仓库自带的 tools/ros2/vis_sensors.py。请在带图形显示的系统 ROS Python 环境中运行；它需要 rclpy、sensor_msgs、cv_bridge、OpenCV 和 NumPy，这些依赖不会因脚本位于 tools/ros2/ 而自动出现在 env_isaaclab 中：

# 自动发现所有 Image 话题（含 RGB 与深度）
python3 tools/ros2/vis_sensors.py

# 或显式指定 RealSense 模式与命名空间
python3 tools/ros2/vis_sensors.py --sensor realsense --namespace /mushr_v2_1

会弹出两个窗口：RealSense RGB 与 RealSense Depth（灰度深度图）。以下两张图为同一时刻截取（时间戳对齐，dt = 0 ms），展示 RealSense D455 装载于 MuSHR v2 机器人（Factory 场景）时的输出：

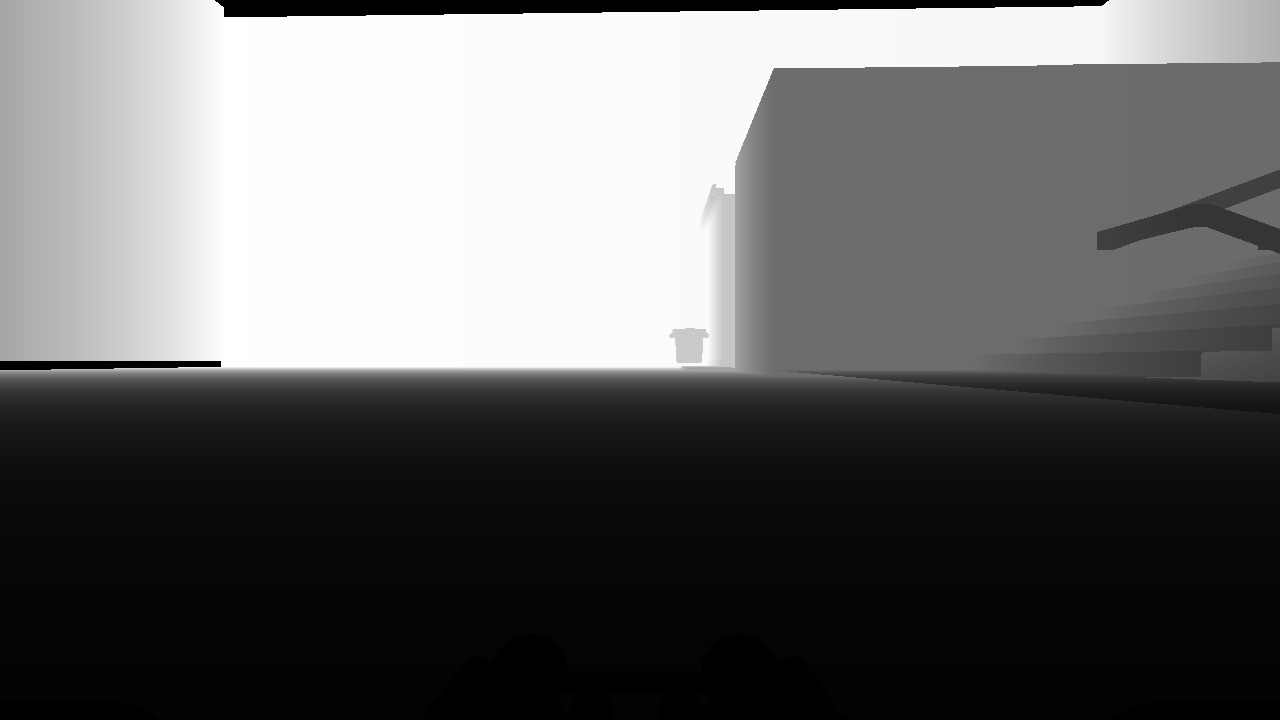

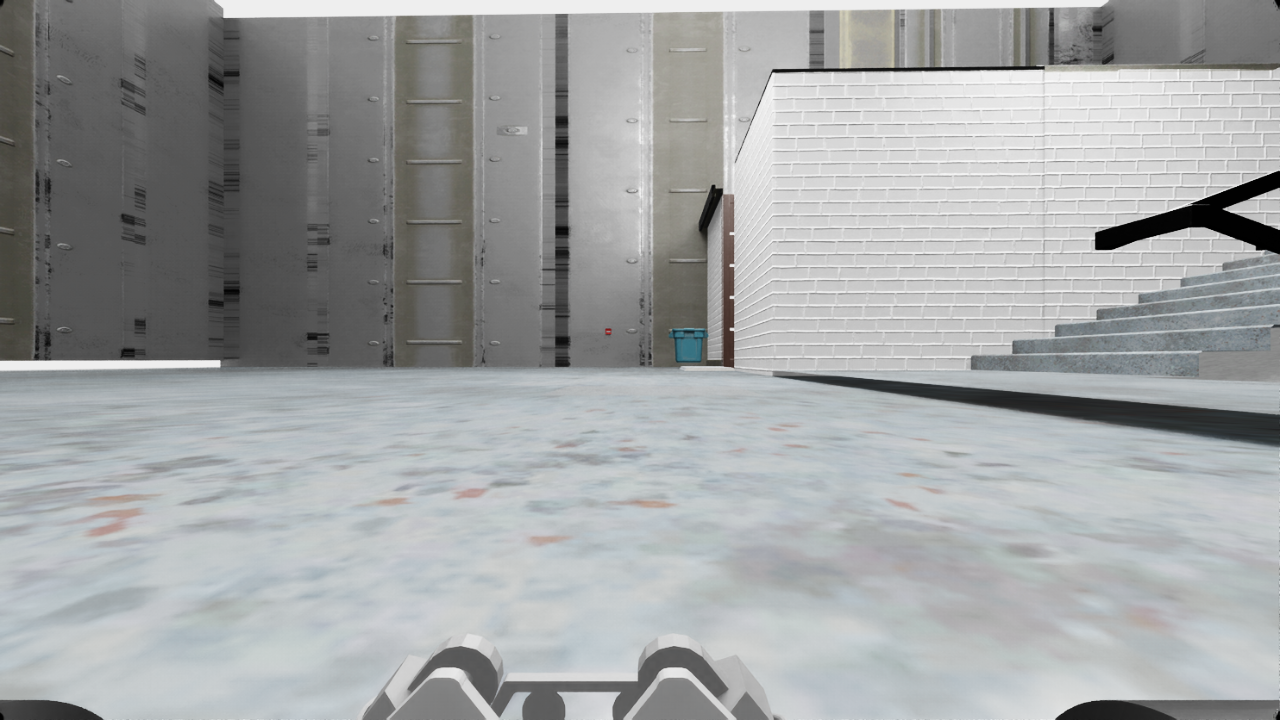

RGB 图像（1280x720，rgb8）	深度图像（1280x720，32FC1，单位米）

深度话题为 32FC1（单位米），越界/无回波像素在深度窗口中显示为黑色（无数据），有限距离按 1%~99% 百分位映射为灰度。

4. 读取 IMU¶

# 连续打印 IMU 数据
ros2 topic echo /mushr_v2_1/RealsenseD455_imu

# 只打印一条
ros2 topic echo --once /mushr_v2_1/RealsenseD455_imu

# 查看发布频率（GUI 模式下约 23 Hz）
ros2 topic hz /mushr_v2_1/RealsenseD455_imu

IMU 话题为 sensor_msgs/msg/Imu，包含四元数姿态、角速度与线加速度（含重力），frame_id 为 sim_imu。

5. 常见问题¶

现象	排查
图像话题未发布	确认同时选择了 `realsense_d455` 与 `camera` tool；仿真日志应有 `[RealsenseD455] ... camera=on`
IMU 话题未发布	确认选择了 Navigation I/O；仿真日志应有 `imu=on`；headless 模式下话题可能不注册，属预期行为
